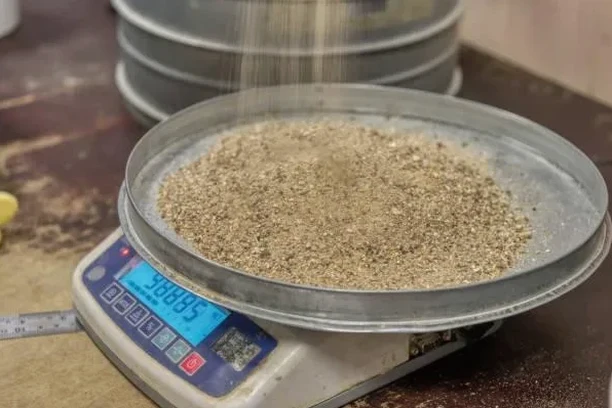

Die barocke Altstadt Dresdens steht auf einer komplexen Abfolge quartärer Elbtal-Sedimente – von grobkiesigen Terrassenablagerungen bis zu feinkörnigen Auelehmen. Für den Wiederaufbau nach 1945 und die heutige innerstädtische Nachverdichtung ist die exakte Bestimmung der Kornverteilung kein akademischer Selbstzweck, sondern die Basis jeder standsicheren Gründung. Eine vollständige Korngrößenanalyse, die Trockensiebung für Sand- und Kiesfraktionen mit der Aräometer-Methode nach Stokes für Schluff und Ton kombiniert, liefert jene granulometrische Kurve, die der Geotechniker für die Klassifikation nach DIN 18196 und die Abschätzung von Frostempfindlichkeit, Verdichtbarkeit und Wasserdurchlässigkeit braucht. Unser Labor in der Region verarbeitet jährlich hunderte Proben aus dem Stadtgebiet, von der Neustadt bis nach Prohlis. Weil die Feinanteile im Elbschlick oft unterschätzt werden, ergänzen wir die Sieblinie routinemäßig mit dem Atterberg-Grenzen-Versuch, sobald der Feinkornanteil 10 Prozent übersteigt – ein in Dresden häufiger Fall.
Die Sieblinie ist mehr als eine Kurve – sie entscheidet über Frosthebung, Dränage und Setzungsdauer eines Bauwerks im Elbtal.
Lokale Besonderheiten
Dresdens Höhenlage von 113 m ü. NHN täuscht über die tatsächliche Heterogenität des Untergrunds hinweg. Zwischen den Sandterrassen der Heidesiedlung und den tonigen Auelehmen des Ostrageheges liegen nur wenige Kilometer, aber geotechnisch Welten. Eine fehlerhafte Kornanalyse – etwa das Weglassen des Aräometer-Versuchs bei einem sandigen Schluff – führt zu einer falschen Bodengruppe und damit zu einer fehlerhaften Bemessung der Frostschürze. In Dresden, wo die Frosteindringtiefe nach ZTV E-StB 17 mit 80 cm angesetzt wird, kann das zu Frosthebungen unter Streifenfundamenten führen, die erst Jahre nach Bauabnahme sichtbar werden. Besonders tückisch sind die Lösslehm-Inseln in den Hanglagen von Loschwitz und Bühlau: Sie verhalten sich bei Siebung unauffällig, sind aber strukturempfindlich und neigen bei Wasserzutritt zu plötzlichem Zerfall. Nur die vollständige Sieblinie mit Aräometer und die Bestimmung der Plastizität bringen hier Sicherheit.
Fragen und Antworten
Was kostet eine Korngrößenanalyse mit Siebung und Aräometer in Dresden?
Die kombinierte Analyse liegt je nach Probenanzahl und Aufbereitungsaufwand zwischen 110 € und 190 € pro Probe. Enthalten sind Trockensiebung, Aräometer-Messung, die grafische Kornverteilungskurve sowie die Berechnung von Cu und Cc. Express-Analysen innerhalb von 48 Stunden sind mit Aufpreis möglich.
Wann reicht die reine Siebung, wann brauche ich das Aräometer-Verfahren?
Die reine Trockensiebung genügt für Grobkornböden mit weniger als 10 Prozent Feinkornanteil unter 0,063 mm – typisch für die sandig-kiesigen Terrassenböden der Dresdner Heide. Sobald das Material beim Anreiben schluffig oder tonig wirkt, ist die Aräometer-Messung unverzichtbar. Nur sie erfasst die Kornfraktionen unter 0,063 mm und erlaubt die korrekte Einstufung als gemischtkörnigen oder bindigen Boden nach DIN 18196.
Wie viel Probenmaterial benötigt das Labor?
Für Sande und Kiese reichen etwa 500 g gestörte Probe im verschlossenen Beutel. Bei schluffigen und tonigen Böden, die beide Verfahren durchlaufen, planen Sie bitte mindestens 200 g ein. Wichtig: Die Probe muss den natürlichen Wassergehalt bewahren, also luftdicht verpackt und kühl transportiert werden. Bei organoleptisch auffälligem Material (Torf, Mudde) vermerken Sie dies bitte auf dem Probenbegleitschein.
Welche Normen wendet Ihr Labor an und sind die Ergebnisse belastbar?
Wir arbeiten nach DIN EN ISO 17892-4:2017 in Verbindung mit DIN 18123:2011 für die nationale Anwendung. Die Siebe werden halbjährlich nach DIN ISO 3310-1 kalibriert, die Aräometer nach Werksvorschrift justiert. Unser Labor nimmt regelmäßig an Ringversuchen der Bundesanstalt für Materialforschung teil. Jeder Prüfbericht enthält die vollständige Kornverteilungskurve, die berechneten Kennzahlen und die Bodengruppe nach DIN 18196 – ein belastbares Dokument für Standsicherheitsnachweise und Ausschreibungen.
