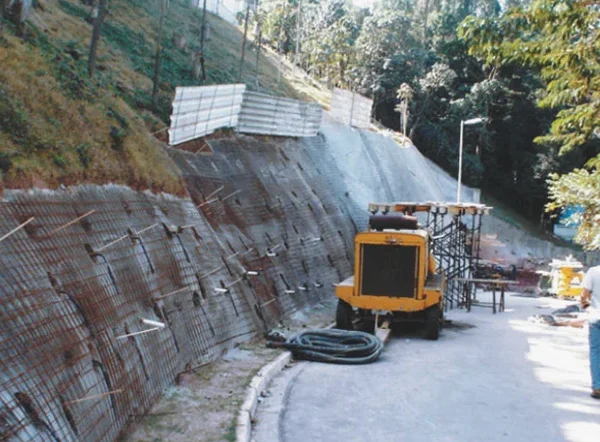

Die seismische Mikrozonierung beginnt in Dresden fast immer mit einem 24-Kanal-Seismografen und einem Beschleunigungsaufnehmer, den wir auf dem Altstadtpflaster oder in den Talauen entlang der Elbe auslegen. Das Gerät registriert Oberflächenwellen, die aus einer Hammerschlagquelle oder einem Fallgewicht stammen, und übersetzt sie in Scherwellengeschwindigkeiten – den Vs30-Wert, der über die Baugrundklasse nach DIN EN 1998-1/NA entscheidet. In der Elbtalweitung stoßen wir regelmäßig auf quartäre Talsedimente mit Mächtigkeiten von über 20 Metern, die eine detaillierte MASW-Kartierung erfordern, bevor wir die ersten Bodenkennwerte für das Antwortspektrum ableiten. Für die steileren Hänge in Loschwitz oder am Weißen Hirsch kombinieren wir die aktive Seismik mit passiven Array-Messungen, weil die Topografie dort die Wellenausbreitung verzerrt und eine reine Hammerschlagquelle zu ungenau wäre. Der Elbtalkessel stellt geotechnisch eine der anspruchsvollsten Situationen in Sachsen dar, denn unter dem sandig-kiesigen Oberboden liegen mächtige, setzungsempfindliche Auelehme, die bei einem Fernbeben aus dem Vogtland oder der Lausitz zu Resonanzeffekten neigen können. In unserer Erfahrung aus über 40 Mikrozonierungsprojekten im Großraum Dresden hat sich gezeigt, dass die Kombination aus aktiver und passiver Seismik die zuverlässigsten Vs-Profile liefert, besonders wenn später ein CPT-Versuch zur Kalibrierung der Geschwindigkeits-Tiefen-Funktion herangezogen wird. Für die innerstädtischen Quartiere mit ihrer dichten Blockrandbebauung setzen wir auf kleine Geophonauslagen von 24 bis 48 Metern, die sich auch in engen Hinterhöfen und zwischen den typischen Gründerzeithäusern der Neustadt auslegen lassen.
Der Elbtalkessel ist ein natürlicher Resonanzkörper – ohne Mikrozonierung unterschätzen Sie die spektrale Beschleunigung im Periodenbereich von 0,5 bis 1,5 Sekunden systematisch.
Vorgehen und Leistungsumfang
Ein Fehler, den wir bei Bauvorhaben in Dresden immer wieder beobachten, ist die Annahme, dass die Gefährdungskarte der DIN EN 1998-1/NA für ganz Dresden eine einheitliche Baugrundklasse C vorgibt. Tatsächlich wechselt der Untergrund im Stadtgebiet auf kürzesten Distanzen: In der Johannstadt liegen wir mit Vs30 oft bei 180 bis 220 m/s, während wir auf dem Granodiorit des Schönfelder Hochlands Werte über 600 m/s messen. Wer hier pauschal mit Klasse C rechnet, dimensioniert entweder unwirtschaftlich oder überschätzt die Duktilität des Systems. Wir erstellen für jeden Standort ein eigenes elastisches Antwortspektrum, das die tatsächliche Stratigrafie und die aus der
Bohrlochgeophysik abgeleiteten Dämpfungsparameter berücksichtigt. Die Mikrozonierung umfasst bei uns immer eine kombinierte Auswertung von Rayleigh- und Love-Wellen, denn in den Verfüllungen der ehemaligen Festungsgräben und der zugeschütteten Weißeritz-Arme gibt es laterale Inhomogenitäten, die mit einer reinen Rayleigh-Methode unsichtbar bleiben. Ein weiterer typischer Fehler ist das Ignorieren der Beckengeometrie: Der Elbtalkessel wirkt wie ein akustischer Resonator, und die Verstärkungsfaktoren bei Perioden zwischen 0,5 und 1,5 Sekunden sind nicht allein aus dem Vs30-Wert abzuleiten, sondern erfordern eine 2D- oder 3D-Modellierung der Sediment-Basement-Grenze. In Projekten mit höheren Genauigkeitsanforderungen – etwa für das neue Verwaltungszentrum am Ferdinandplatz – haben wir die Mikrozonierung mit einer
seismischen Refraktion entlang von vier Profillinien ergänzt, um die Tiefenlage des Kreide-Sandsteins unter dem quartären Lockergesteinspaket exakt zu kartieren.
Lokale Besonderheiten
Die klimatische und hydrologische Situation Dresdens – ein kontinentales Übergangsklima mit heftigen Sommergewittern und die ständige Wasserführung der Elbe – beeinflusst die seismische Gefährdung auf eine Weise, die in trockeneren Regionen Deutschlands kaum vorkommt. Die Auelehme im Elbtal sind fast ganzjährig wassergesättigt, und bei einem Beben der Magnitude 5,5 aus der etwa 60 Kilometer entfernten Erdbebenregion Westböhmen/Vogtland besteht im Stadtzentrum und in Pieschen eine reale Gefahr der Bodenverflüssigung. Wir haben bei mehreren Mikrozonierungen in der Leipziger Vorstadt sandige Zwischenlagen in 4 bis 8 Metern Tiefe identifiziert, die nach dem vereinfachten Verfahren von Seed und Idriss Verflüssigungspotenzial aufweisen. Das unterschätzen viele Planer, weil Dresden in den offiziellen Karten nur als Zone mit geringer Seismizität ausgewiesen ist. Die Mikrozonierung zeigt jedoch, dass die lokale Standortverstärkung in den Flussauen einen Intensitätszuwachs von bis zu 1,5 Stufen auf der EMS-98-Skala bewirken kann. Für kritische Infrastrukturen – Brückenpfeiler, Hochwasserschutzanlagen, das Städtische Klinikum – empfehlen wir daher immer eine standortspezifische probabilistische Gefährdungsanalyse, die über die deterministischen Werte der Norm hinausgeht und die tatsächliche Beckenresonanz abbildet.
Geltende Normen
DIN EN 1998-1/NA:2011-01 (Eurocode 8 – Nationaler Anhang Deutschland), DIN EN 1998-5:2010-12 (Gründungen, Stützbauwerke), DIN 4149:2005-04 (Bauten in deutschen Erdbebengebieten – zurückgezogen, aber Referenz für Bestandsbauwerke), DIN EN ISO 22476-4/D4428M-14 (Crosshole Seismic Testing), NEHRP 2015 – Site Classification nach Vs30
Fragen und Antworten
Was kostet eine seismische Mikrozonierung für ein Einfamilienhausgrundstück in Dresden?
Für ein typisches Grundstück von 400 bis 600 m² in Dresden – etwa in Bühlau, Leubnitz-Neuostra oder der Äußeren Neustadt – liegt der Preis für eine vollständige Mikrozonierung mit aktiver MASW, passiver Array-Messung und standortspezifischem Antwortspektrum zwischen €3.810 und €14.820. Die Spanne erklärt sich aus der Anzahl der Messpunkte und der Komplexität der Untergrundverhältnisse: Ein einfaches Profil auf dem Granodiorit des Schönfelder Hochlands ist günstiger als eine Messung im tiefgründigen Auelehm der Elbtalweitung, wo wir mit größeren Array-Öffnungen arbeiten und eine Verflüssigungsanalyse integrieren müssen. Jedes Angebot erstellen wir nach einer kurzen Akteneinsicht in das Baugrundarchiv des Sächsischen Landesamts für Umwelt, Landwirtschaft und Geologie.
Reicht der Vs30-Wert allein für die Baugrundklassifizierung in Dresden aus oder brauche ich das volle Antwortspektrum?
Der Vs30-Wert reicht für die Einstufung in die Baugrundklassen A bis E nach DIN EN 1998-1/NA aus – und für ein Einfamilienhaus in einer Zone mit geringer Seismizität wie Dresden ist das oft ausreichend. Sobald Sie aber ein Gebäude der Bedeutungskategorie III oder IV planen – ein Krankenhaus, eine Schule, ein Hochwasserschutzbauwerk – oder wenn Ihr Grundstück in den mächtigen Talfüllungen der Elbe liegt, empfehlen wir dringend das vollständige standortspezifische Antwortspektrum. Der Grund: Die Beckenresonanz im Elbtalkessel kann bei Perioden zwischen 0,5 und 1,5 Sekunden zu spektralen Beschleunigungen führen, die um 30 bis 50 Prozent über den normativen Werten für die Baugrundklasse C liegen. Das volle Spektrum gibt Ihrem Tragwerksplaner die Sicherheit, weder über- noch unterzubemessen.
Wie lange dauert eine Mikrozonierungsmessung im Dresdner Stadtgebiet und welche Genehmigungen brauche ich?
Die Feldmessung selbst dauert in der Regel einen Tag: etwa drei bis vier Stunden für die aktive MASW auf einer 48-Meter-Linie und weitere zwei Stunden für die passive Array-Messung. Die Auswertung, Inversion und Berichterstellung benötigt fünf bis sieben Werktage. Für Messungen auf öffentlichem Grund – etwa auf dem Gehweg vor einem Gründerzeithaus in der Neustadt oder in einer Grünanlage – holen wir im Vorfeld eine verkehrsrechtliche Anordnung nach § 29 StVO bei der Landeshauptstadt Dresden ein. Die Bearbeitungszeit dafür beträgt etwa zwei Wochen. Auf Privatgrundstücken ist keine behördliche Genehmigung nötig. Wir kümmern uns um die gesamte Abstimmung mit dem Straßen- und Tiefbauamt, sodass Sie als Bauherr oder Planer keinen zusätzlichen Aufwand haben.
