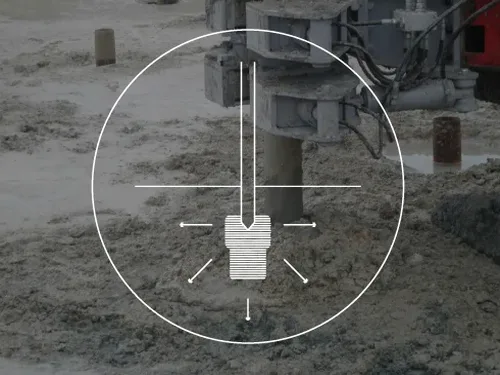

Dresdens Baugrund spiegelt die Dynamik der Elbe wider, die über Jahrhunderte mächtige Talsande und Kiese im Dresdner Elbtalkessel ablagerte. Der Wiederaufbau der Frauenkirche und die Entwicklung der Neustadt haben gezeigt, dass Tragfähigkeitsdefizite in diesen bis zu 12 Meter mächtigen quartären Lockersedimenten eine durchdachte Baugrundverbesserung erfordern. Die Bemessung der Rütteldruckverdichtung setzt hier an: ein wirtschaftliches Verfahren, um locker gelagerte Sande und Kiese durch Tiefenrüttler gezielt zu verdichten und Setzungen zu minimieren. Anders als bei Pfahlgründungen wird der anstehende Boden selbst verbessert – ein Ansatz, der sich bei zahlreichen Industrie- und Gewerbebauten im Großraum Dresden bewährt hat, wo die Tragfähigkeit auf mindestens 150 bis 250 kN/m² gesteigert werden muss. Ergänzend zur Verdichtungsplanung fließen Ergebnisse aus der Korngrößenanalyse ein, weil der Feinkornanteil unter 10 % liegen muss, damit die Rüttelenergie wirksam wird.
Eine Rasterverengung um 20 % erhöht die eingetragene Energie um den Faktor 1,4 – der Schlüssel zur wirtschaftlichen Bemessung liegt im optimalen Verhältnis von Rütteltiefe zu Rasterweite.
Vorgehen und Leistungsumfang
Die holozänen Talsande im Stadtgebiet Dresden weisen häufig Lagerungsdichten von D < 0,3 auf, was ohne Verdichtung zu Setzungen von über 10 cm unter Fundamentlasten führen kann. Die Bemessung der Rütteldruckverdichtung erfolgt nach Eurocode 7 (EN 1997-1:2004) und DIN 4094 mit dem Ziel, eine bezogene Lagerungsdichte von mindestens D ≥ 0,75 zu erreichen. Entscheidende Parameter sind der Spitzenwert der Kornverteilungskurve, der Rütteldruck, die Rütteltiefe – in Dresden typisch zwischen 6 und 14 Metern – und der gewählte Rasterabstand, der je nach Energieeintrag zwischen 1,80 und 3,50 Meter im Dreieckraster variiert. Die Nachverdichtung wird dabei in Lagen mit einer Mächtigkeit von 0,50 bis 1,00 Meter durchgeführt, wobei die Wassersättigung im Elbtal die Wirksamkeit des Verfahrens erheblich beeinflusst. Bei sehr ungleichförmigen Böden mit ausgeprägten Kiesschichten kombinieren wir das Konzept mit einer vorlaufenden
CPT-Sondierung, um den Spitzendruck vor und nach der Verdichtung zu vergleichen und die erreichte Lagerungsdichte lagenweise zu validieren.
Lokale Besonderheiten
Bei einem Neubauvorhaben im Dresdner Westen, nahe der Flutrinne, trafen wir auf eine 9 Meter mächtige Wechsellagerung aus schluffigen Feinsanden und Mittelkiesen mit eingelagerten Auelehm-Linsen. Die erste CPT-Sondierung zeigte Spitzendrücke unter 5 MPa, was nach Seed & Idriss eine hohe Setzungsempfindlichkeit und bei dynamischer Belastung ein Verflüssigungspotenzial signalisierte. Wird in solchen Fällen die Bemessung der Rütteldruckverdichtung unterschätzt, entstehen ungleichmäßige Setzungen, die zu Rissen in lastabtragenden Bauteilen führen. Besonders kritisch ist der unentdeckte Feinkornanteil: Liegt der Schluffgehalt lokal über 12 %, versagt die Rüttelverdichtung, weil Porenwasserüberdrücke nicht schnell genug abgebaut werden. Dann sind Alternativen wie Schottersäulen zu prüfen, die auch in bindigeren Schichten eine stabile Lastabtragung gewährleisten.
