Geotechnische Analyse für Tunnel in weichem Boden

Die quartären Talfüllungen entlang der Dresdner Elbwiesen erreichen Mächtigkeiten von über 12 Metern und bestehen aus locker gelagerten Auelehmen und sandigen Kiesen mit organischen Beimengungen. Ein Tunnelvortrieb in dieser weichen Matrix ohne präzise geotechnische Analyse gleicht einer Spekulation mit unkalkulierbaren Verformungen. Wir ermitteln im Labor die undränierten Scherparameter und kombinieren diese mit Porenwasserdruckmessungen aus dem Feld, um realistische Vortriebskonzepte für den Schildvortrieb oder die Spritzbetonbauweise abzuleiten. Gerade unterhalb des historischen Stadtkerns von Dresden, wo der Grundwasserspiegel nur 3 bis 5 Meter unter Gelände ansteht, verlangt die Interaktion zwischen Ortsbruststützung und umliegender Bebauung eine Analyse, die über Standardansätze hinausgeht. Unsere Kennwerte fließen direkt in Ihre FEM-Modelle ein.

Die Kenntnis der undränierten Scherfestigkeit in den holozänen Auelehmen Dresdens ist entscheidend für die Begrenzung der Oberflächensetzungen auf unter 20 Millimeter.

Vorgehen und Leistungsumfang

Die Anwendung der DIN EN 1997-1 in Verbindung mit dem nationalen Anhang DIN EN 1997-1/NA definiert für Dresden die Anforderungen an den Nachweis der Grenzzustände GZ 1B und GZ 2. Wir führen die geotechnische Analyse nach EC7-1, ergänzt um die Empfehlungen des Arbeitskreises „Tunnelbau“ der DGGT, durch. Um die Baugrundtragfähigkeit unterhalb der quartären Deckschichten zu verifizieren, setzen wir vorab Sondierungen mit Drucksondierung ein, die den Spitzendruck und die Mantelreibung in den kreidezeitlichen Pläner-Schichten kontinuierlich aufzeichnen. Aus diesen Profilen lassen sich die erforderlichen Stützdrücke an der Ortsbrust ableiten und die Gefahr von hydraulischen Grundbrüchen beim Durchfahren der Grundwasserleiter bewerten. Unsere Laborversuche konzentrieren sich auf die Ermittlung der effektiven Reibungswinkel und Kohäsionen unter Berücksichtigung der Entfestigung durch Schichtflächen im Pläner.

Lokale Besonderheiten

Der Wiederaufbau Dresdens nach 1945 und die spätere innerstädtische Verdichtung haben eine heterogene Untergrundsituation geschaffen: historische Keller, Trümmerschichten und alte Flussläufe durchziehen den Baugrund. Ein Tunnelvortrieb ohne genaue Analyse der Boden-Bauwerks-Interaktion riskiert asymmetrische Setzungsmulden, die besonders die barocken Sandsteinfassaden der Altstadt gefährden. Wir modellieren die zu erwartende Setzungsmulde mit 3D-Finite-Elemente-Modellen und kalibrieren diese anhand unserer Laborparameter. Für Streckenabschnitte mit weniger als 1,5-facher Überdeckung empfehlen wir eine Vorabsicherung durch DSV-Säulen oder Vereisungsverfahren, deren Dimensionierung auf unseren bodenmechanischen Kennwerten basiert. Die Sicherung der historischen Bausubstanz Dresdens hängt maßgeblich von einer konservativen und präzisen Prognose ab.

Typische Werte

Parameter	Typischer Wert
Undränierte Scherfestigkeit cu	15 – 60 kPa (Auelehm)
Steifemodul Es	3 – 15 MN/m² (quartäre Sedimente)
Durchlässigkeitsbeiwert kf	1×10⁻⁶ bis 1×10⁻⁸ m/s
Wichte über/unter Wasser	18,5 / 9,5 kN/m³
Organischer Anteil Vgl	2 – 8 % (lokale Horizonte)
Grundwasserstand	3,5 – 5,2 m unter GOK

Verwandte Dienstleistungen

Laborversuche zur Kennwertermittlung

Triaxialversuche (CU, UU) und Ödometerversuche an ungestörten Proben aus dem Dresdner Auelehm zur Ermittlung der maßgebenden Scherparameter und der Steifemoduln für die Setzungsberechnung.

Numerische Simulation des Vortriebs

Aufbau von 2D- und 3D-FE-Modellen (Plaxis, Abaqus) zur Prognose der Ortsbruststabilität und der Setzungsmulde unter Berücksichtigung der lokalen Grundwasserverhältnisse und der Bebauung.

Auslegung von Injektions- und Vereisungsmaßnahmen

Dimensionierung von Düsenstrahlverfahren und Bodenvereisung zur vorauseilenden Sicherung in gering überdeckten Streckenabschnitten unter der Dresdner Innenstadt.

Fragen und Antworten

Welche Bodenkennwerte sind für einen Tunnel in den Dresdner Elbwiesen entscheidend?

Die undränierte Scherfestigkeit cu des Auelehms, der Steifemodul Es für die Setzungsprognose und die effektiven Reibungsparameter der liegenden Plänerschichten. Diese Werte variieren in Dresden lokal stark durch eingelagerte Torflinsen und alte Flussrinnen.

Mit welchen Kosten muss ich für eine geotechnische Analyse eines Weichbodentunnels rechnen?

Der Aufwand richtet sich nach der Tunnellänge und der Anzahl der Laborversuche. Für eine typische innerstädtische Baumaßnahme in Dresden bewegt sich der Preisrahmen zwischen €4.180 und €15.810, abhängig vom Umfang der erforderlichen Triaxialversuche und der numerischen Modellierung.

Wie wird die Standsicherheit der Ortsbrust in den weichen Böden Dresdens nachgewiesen?

Der Nachweis erfolgt nach DIN EN 1997-1 über den Grenzzustand GZ 1B. Wir berechnen den erforderlichen Stützdruck an der Ortsbrust aus den effektiven Spannungen und der Kohäsion und vergleichen diesen mit der Kapazität Ihrer TVM oder der Spritzbetonschale.

Können Setzungen an der historischen Bausubstanz sicher vorhergesagt werden?

Ja, über eine schrittweise FEM-Simulation mit dem Hardening-Soil-Modell. Wir kalibrieren die Steifigkeitsparameter anhand von Ödometerversuchen und Triaxialversuchen mit Ent-/Wiederbelastungsschleifen, um die irreversible Setzungskomponente präzise abzubilden.

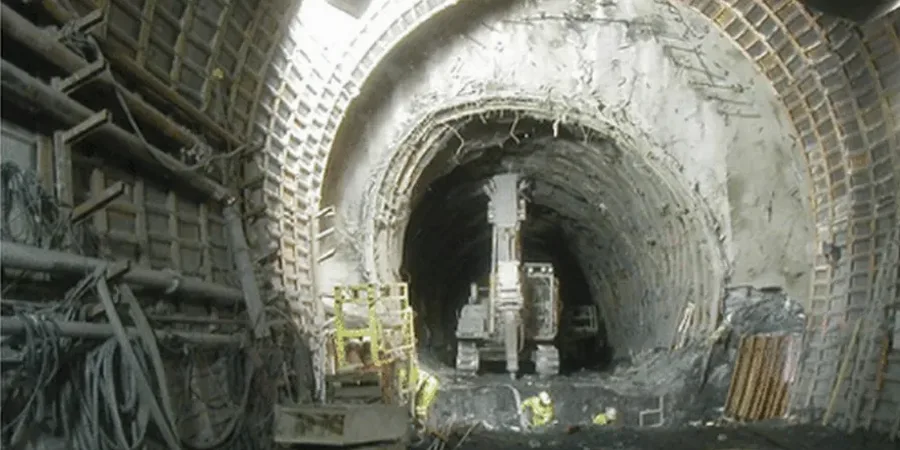

Geotechnische Analyse für Tunnel in weichem Boden – Dresden
